概 述 |
CF2318系列液位變送器選用高精度、高穩定性擴散硅壓力傳感組件，通過高可靠性的放大電路及精密溫度補償，將被測液體的液位信號轉換成4～2 0mADC標準電信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。本產品為分體式結構型式，并有電纜、防腐劑兩種介質測量類型。防腐型產品可以抵御多種腐蝕性液體的侵蝕，能夠最大限度地滿足客戶的需要。
CF2318系列液位變送器產品分普通型和本質安全防爆型兩種型式， 防爆型產品能夠廣泛用于工業現場中各種惡劣及危險場所。 |
|
|
|
|
特 點 |
0～1.3 m至0～1 5 m
分體式
電纜型、防腐型
防雷擊、防射頻干擾
反向極性保護及限流保護
本質安全防爆
零點、量程外部連續可調
高精度、高穩定性、高可靠性
可選用HART通訊協議 |
|
過載壓力
最大量程的2倍
輸出信號
4～2 0 m A D C（二線制）
工作電壓
14～36V DC（二線制）標準24V DC ±5%，紋波小于1%
介質溫度
- 2 0℃～+ 8 5℃
環境溫度
- 2 0℃ ～+ 8 5℃ |
|
|
應 用 |
工業現場液位測量與控制
水文監測與控制
航海及船舶制造
城市供水及污水處理
大江大壩及水利建設
化工、醫用設備 |
|
|
|
|
技術指標 |
測量介質
水及一般非腐蝕性液體（電纜型）
各種腐蝕性液體（腐蝕型）
量程范圍
0～0 . 3 m至0～3 5 0 m（參見選型表） |
|

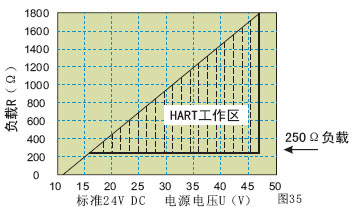

負載電阻
（4～20 m A） ：R =(U-14)0.02-R0
其中：U為電源電壓，R0為電纜內阻
（0～10 m A） ：R≤1KΩ
（0～5V） ：R≥300Ω |
|
|
性能指標 |
準確度
±0 . 1 %（包括非線性、重復性及回差在內的綜合誤差）
零點偏差
不超過輸出量程的±0 . 5 %
零點遷移
最大量程的0 %～+ 8 0 %
量程調節
最小量程至最大量程間任意調整
過壓影響
小于最大量程的0 . 2 5 %
電源影響
小于輸出量程的0 . 0 1 % V
負載影響
可忽略不計
溫度影響
最大量程的±1 . 5 %（溫度范圍：- 2 0～+ 8 5℃，包括零點和量程總的溫度影響）
穩定性
最大量程的±0 . 2 5 % /年 |
|
結構特性 |
隔離材料
316L不銹鋼膜片陶瓷膜片（防腐型）
探頭材料
316不銹鋼
聚四氟乙烯（防腐型）
引出線
Ф9外徑雙層耐磨防水通氣電纜（電纜型）
Ф7.5外徑聚四氟乙烯軟管（防腐型）
接線盒
鋁合金表面噴塑處理
指示表
M3數字液晶表頭
防爆標志
ExiaⅡCT5（本質安全防爆型）
總體防護性能符合：
IP67（符合相關參數） |
|
